气动控制箱

气动控制箱详细说明

一、设备描述：

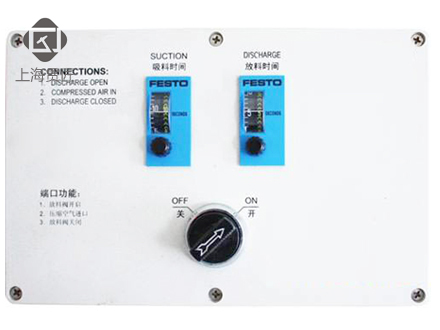

气动控制箱通过空气作为动力源控制真空输送设备工作，控制箱无需用电，通过逻辑控制器来控制真空输送设备工作，进口费斯托(FESTO)计时器来设定吸料与放料时间，本设备用于防爆要求环境。

二、设备特点：

安全防爆，体积小，使用简便，使用寿命长。

三、使用空气要求：

压缩空气质量要求干净、干燥、无油。

四、设备尺寸：

设备高度：300*400*200mm

主要技术参数

型号 定时器 复位模块

PZVT-3-SEC PZVT-30-SEC PZVT-120-SEC PZVT-300-SEC PZVT-AUT

结构特点气动机械时钟计数器

安装方式面板安装

工作介质过滤压缩空气(未润滑)(≤ 40 μm)

气动连接方式M5

标准额定流量[l/min] 50

可调延时[s] 0.2 …3 2 …30 8 …120 20 …300 0.2 …2

重复精度[ms] ±0.1 ±0.3 ±1.2 ±3 ±0.3

定时精度[ms] ±0.3 ±0.6 ±3 ±6 –

复位时间[ms] ≥ 200

防护等级符合EN 60 529标准IP40，带保护罩与面板框架

重量[g] 45 50

材料壳体：工程塑料

工作和环境条件

型号PZVT-3-SEC PZVT-30-SEC PZVT-120-SEC PZVT-300-SEC PZVT-AUT

工作压力[bar] 2 …6

开启压力[bar] ≥ 1.6

关闭压力[bar] ≤0.1 ≤0.3

环境温度[° C] –10 …+60
